一、一體式電磁流量計轉換器工作原理
一體式電磁流量計轉換器采用新穎勵磁方式，使得流量計具有優越的零點穩定性和測量精確度。轉換器一方面向電磁流量傳感器勵磁線圈提供穩定的勵磁電流，同時把傳感器感應的電動勢放大、轉換成標準的電流信號或頻率信號，便于流量顯示、控制與調節。

二、一體式電磁流量計接線方法
1、端子接線與標示

?

2、各接線端子標示含義
I+：    流量電流輸出
COM:    ?電流輸出地
P+:     頻率（脈沖）輸出
COM:?    頻率（脈沖）輸出地
AL:?     下限報警輸出
AH:     上限報警輸出
COM:?    報警輸出地
FUSE:?   輸入電源保險絲
T+:     通訊輸入?
T-:     通訊輸入
G：     RS232通訊地
L1:     ?220V（24V）電源輸入
L2:     ?220V（24V）電源輸入

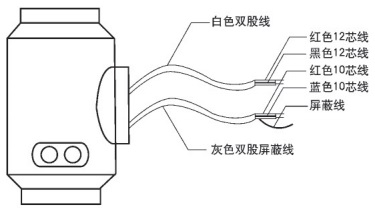

3、信號線的處理與標示

白色雙股線∶ 紅色 12 芯線
黑色 12芯線?
黑色雙股蔽線∶紅色 10芯線接“信號1”
藍色 10芯線接“信號 2”屏蔽線接”信號地”
